AutoDesk's AutoCAD mendukung DXF (Drawing Interchange File) format, yang merupakan teks saja
format yang berisi informasi dari gambar 2D. DXF format yang sering digunakan untuk saling bertukargambar di antara berbagai program CAD.
Anda dapat menyimpan gambar dalam format DXF dan Anda dapat membuka file DXF di AutoCAD dan menyimpannya
sebagai gambar. Coba ini pulang-pergi latihan.
Buka baru menggambar berdasarkan standar
- acad.dwt template.
- Mengambil satu baris.
- Menyimpan gambar.
- Pilih File> Save As (pada 2009, pilih Menu Browser> File> Save As). Dari
Jenis file dari daftar drop-down di Simpan Gambar Sebagai kotak dialog, pilih yang paling
baru-baru DXF pilihan (seperti AutoCAD 2007 DXF (*. dxf). - Meninggalkan nama file default dan klik Simpan.
- Menutup menggambar. (AutoCAD akan meminta Anda untuk menyimpan kembali dalam format dwg.)
- Buka Notepad. Pilih File> Buka.
- Dalam kotak dialog Open, klik daftar drop-down yang menampilkan Dokumen Teks (*. txt) Semua File dan pilih (*.*).
- Pilih file yang baru saja dibuat dan klik Open. Anda akan melihat sesuatu seperti ini:

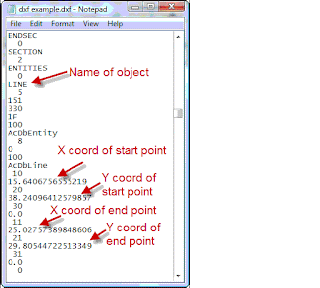

- Dalam Notepad, tekan Ctrl + F dan masukkan entitas untuk menemukan bagian yang berisi
badan (menggambar objek). Berikut adalah lembar untuk menjiplak apa yang akan Anda lihat:Sekarang Anda tahu beberapa dari DXF kode:Catatan: Anda dapat menemukan semua kode di AutoCAD Bantuan. Bantuan di jendela, klik pada Isi Tab> AutoLISP, Visual pelat, dan DXF> Referensi DXF. Di sana, Anda bisa melihat di bagan bagian untuk kode tertentu karena berlaku untuk objek-objek tertentu.- Name
- X coordinate of start point (of a line)
- Y coordinate of start point (of a line)
- X coordinate of end point (of a line)
- Y coordinate of end point (of a line)
- Akses toolbar.
Pilih File di kotak dialog, dari Jenis File dari daftar drop-down, pilih DXF (*. dxf). - Pilih file yang baru saja dibuat dan klik Open. DXF file yang terbuka dengan baris
ditampilkan. - Anda dapat mengubah gambar dengan mengedit file-nya DXF. Ikuti langkah berikut:
Dalam AutoCAD, gunakan ID untuk melihat koordinat dari awal dan akhir
point of the line. Menuliskan nomor.
1. Dalam AutoCAD, menutup DXF file.
2. Jangan menyimpan perubahan jika diminta, karena ini akan
mengubah file DXF.
3. Kembali ke DXF file di Notepad.
4. Mengubah angka setelah 10, 20, 11, dan 21 kode. Jangan mengubah apapun.
5. Menyimpan file.
6. Kembali membuka file di AutoCAD. Baris anda sekarang berbeda, dengan menggunakan koordinat X dan Y yang ditentukan dalam DXF file di Notepad.
Sekarang, mari kita katakan, bahwa anda mempunyai teks yang akan mengubah secara global, seperti blok
atribut. Mungkin Anda ingin mengubah semua contoh dari AB ke CD. Anda dapat menggunakan-ATTEDIT
perintah untuk membuat perubahan global dalam atribut nilai-nilai, namun mungkin Anda memilih untuk melakukan hal ini dengan
teks lingkungan. Berikut adalah cara untuk melakukannya:
1. Menyimpan gambar sebagai file DXF.
2. Membuka file DXF di Notepad.
3. Gunakan fitur Cari untuk mencari AB. Bila Anda menemukannya, mengubahnya ke CD.
Terus di jalan ini.
Anda bahkan dapat membuka file DXF di WordPad atau Microsoft Word dan menggunakan fitur Ganti.
Namun, saya tidak merekomendasikan menggunakan tombol Ganti Semua, karena file DXF memasukkan banyak
kode yang dapat memiliki teks string yang akan diubah.
Setelah selesai, simpan file, buka kembali di AutoCAD dan menggambar akan memiliki
perubahan yang dibuat. Jangan lupa untuk menyimpan dalam format dwg lagi.
